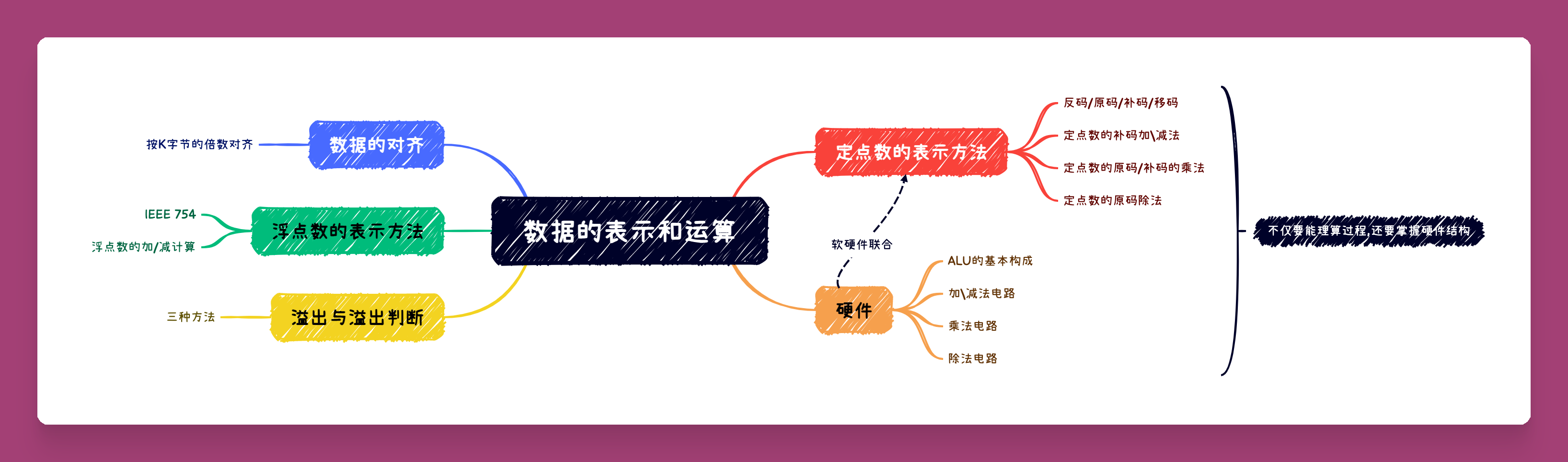

数据表示和运算¶

数的机器码表示¶

由符号和数值一起编码表示的二进制数,称为机器数或机器码

定点数的四种编码方式(原码,反码,补码与移码)¶

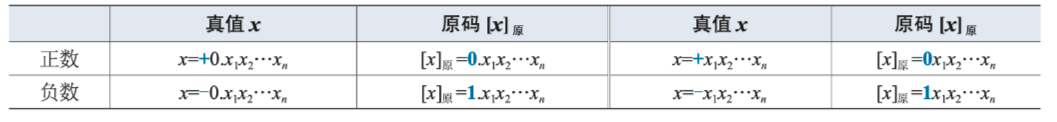

原码正数符号位用0表示,负数符号位用1表示;数值位保持不变

有 +0 和 -1两个编码
- +0 0000000.... -0 1000000...
- 加减法实现不容易(符号位不能直接参加运算),目前只用在浮点数的尾数
  - 加法 "同号求和,异号求差"
  - 减法 "同号求差,异号求和"

alt text

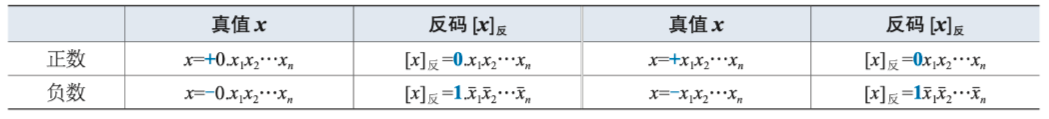

反码符号位规则和原码一致,当真值为正数的时候,反码与原码一致;当真值是负数的时候,反码数值位为真值数值位按位取反.

\([x]_反\) + \(\left|x\right|\) 的值为 1111.....
有+0和-0
- +0 00000...0, -0 1111...1
- 加减法符号位可以直接参加运算
- 加法为反码加法(循环进位-参考UDP校验和)
- 减法运算转换为加法运算

alt text

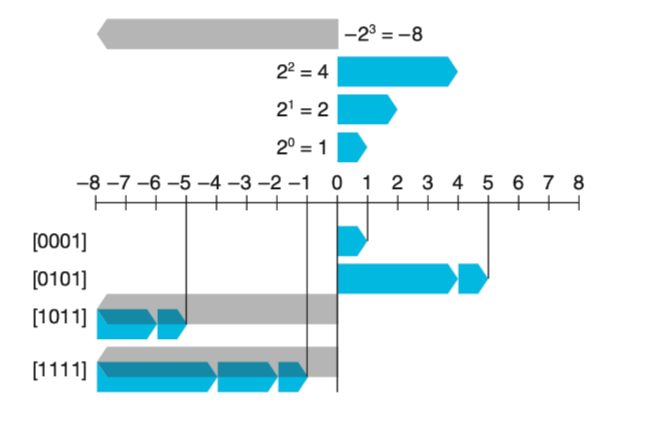

补码又称模2的补码简单来说当真值大于等于0的时候,补码等于真值;若小于等于0,补码数据为等于真值数据为按位取反加一

alt text

只有唯一0 0000...0

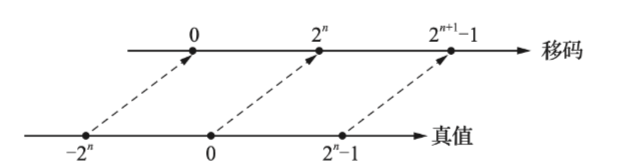

移码直接将真值x加一个常量偏移值(bias)

通常用在浮点数的阶码
移码可以直接参加比较
移码的符号位0表示负数,1表示正数
同一数值时,移码除符号位与补码相反外,其余完全一致
存在唯一0 1000...0

alt text

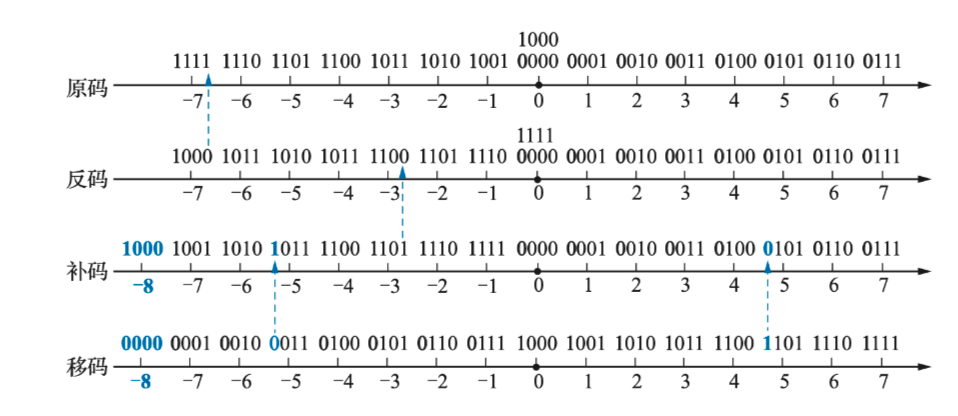

四种编码方式的总结

alt text

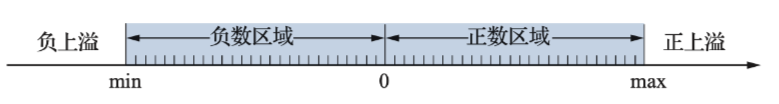

溢出当数据超出机器所能表示的范围

当超出最大正数时,发生正上溢
小于最小负数,发生负下溢

alt text

浮点数表示方法 IEEE 754¶

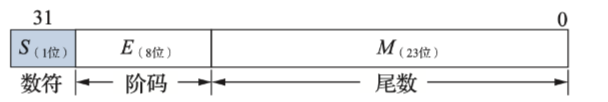

IEEE 754单精度浮点数

alt text

S 表示符号位 0表示正数,1表示负数
E 表示阶码采用移码其偏移量为 (\(2^7 - 1 = 127\))
M 表示尾数
- 采用隐藏1方式,即尾数的实际有效位数为24位 1.xxxxxx(尾数)
- 可以看做原码,符号与S一致

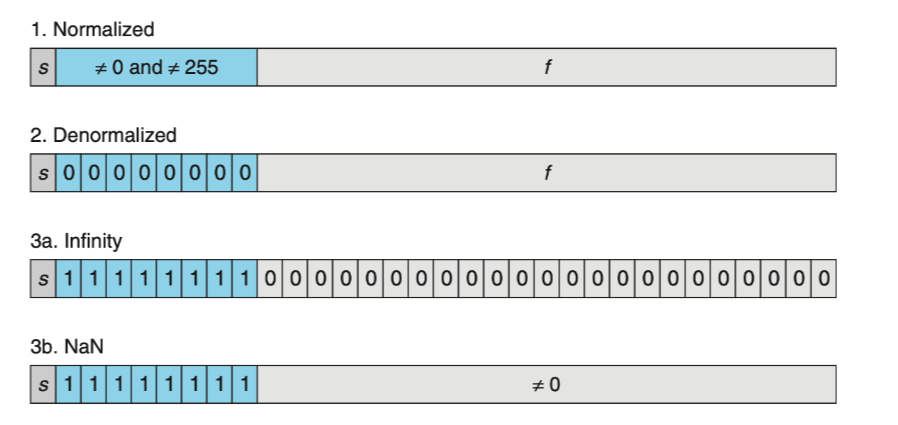

alt text

规格数的计算公式为 \(N=(-1)^s\times 2^{E-bias}\times 1.M\) 其中bias=127
非规格数的计算公式为 \(N=(-1)^s\times 2^{-126}\times 0.M\)

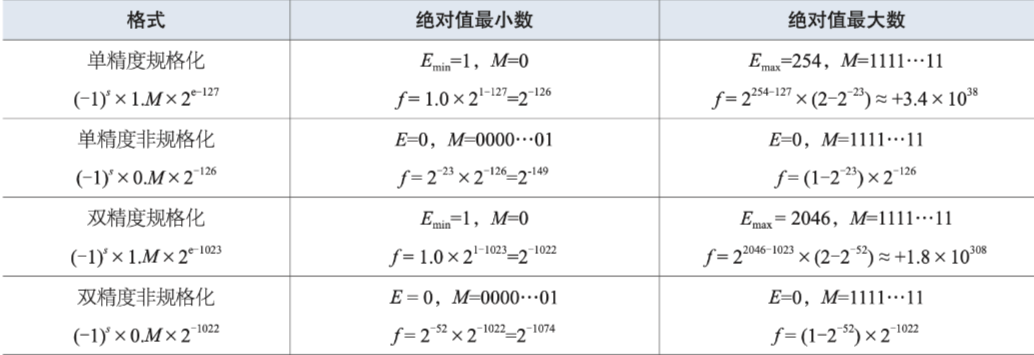

alt text

浮点数的分布是不均匀的
浮点数不满足~~交换律~~ 小数可能会被大数吸收
- (大数a+小数b)-大数a \(\neq\) (大数a-大数a)+小数b

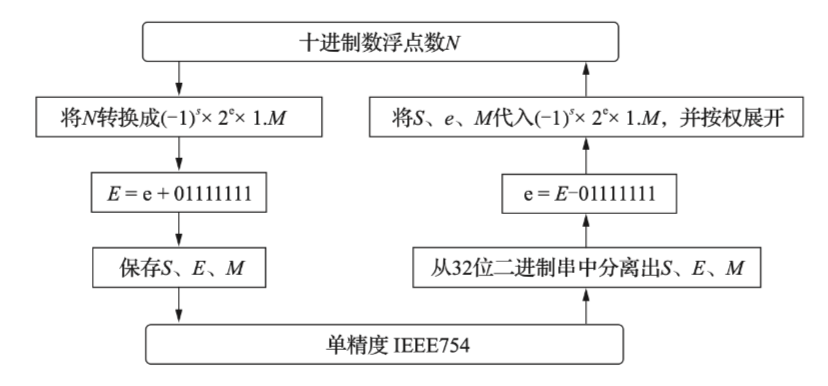

单精度浮点数与真值的转换

alt text

计算机中的数据表示¶

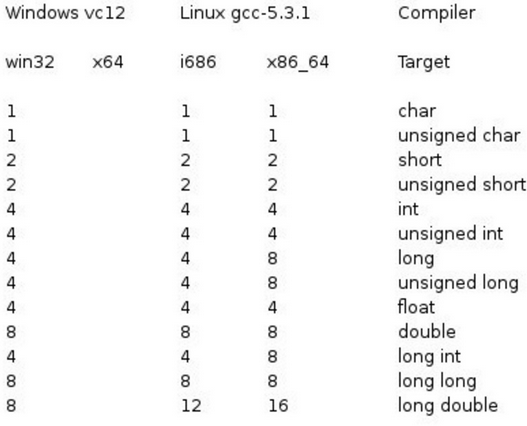

在64位机器和32位机器上,部分类型所占的字节并不相同.

alt text

short是 2B
int 是 4B
char是 1B
double是 8B
float是 4B

运算方法和运算器¶

常见运算符¶

位运算

& 按位与
| 按位或
~ 按位取反
^ 按位异或

逻辑运算

&& 逻辑与
|| 逻辑或
! 逻辑非

移位运算

>> 右移操作
- 等价于除2
- 有算术右移(高位补充符号位)和逻辑右移两种(高位补充0)
<< 左移操
- 等价于乘2

定点数的加减运算¶

补码加法

\[ [X]_{补}+[Y]_{补}=[X+Y]_{补}\ (mod\ M) \]

补码减法

\[ [X-Y]_{补}=[X]_补+[-Y]_{补}=[X]_{补}-[Y]_{补}\ (mod\ M) \]

其中M为 \(2^{n+1}\), n不含符号位

溢出由于机器字长是有限的,表示数据的范围是有限的,当两个大整数相加的时候结果得到一个负数或者一个正数减去一个负数结果得到负数.

溢出检测

根据操作数与运算结果的符号是否一致进行检测
- 假设 \(X_f, Y_f\) 为操作数的符号位, \(S_f\) 为运算结果的符号位, \(V\) 为溢出标志
- \(V=X_fY_f\bar{S_f}+\bar{X_f}\bar{Y_f}S_f\)
- V=1的时候表示发生了溢出
- 加法出现正正得负,负负得正发生溢出
- 减法可以转换为加法处理
根据运算过程中最高数据位的进位和符号位的进位是否一致进行检测
- 设运算时最高有效位产生的进位信号为 \(C_d\), 符号位产生的进位信息为 \(C_f\), \(V\) 为溢出标志
- \(V=C_d\oplus C_f\)

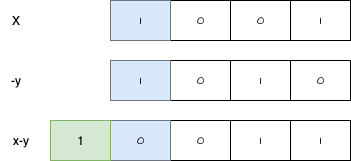

- - 假设 \(x=-111\) \(y=110\) 计算 \([x-y]_{补}\)
  - 如上图所示,结果 \(C_f=1\) \(C_d=0\) 故发生了溢出

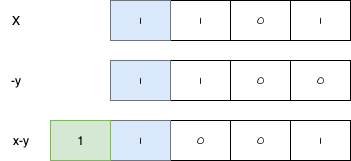

- - 假设 \(x=-011, y = 100\) 计算 \([x-y]_{补}\)
  - 如上图所示,结果 \(C_f=1\) \(C_d=1\) 故没有发生溢出
利用变形补码的符号位进行检测
- 使用双符号位 00表示正数 11表示负数. 若结果为 10 或者 01 表面发生溢出
- 左边的符号为第一符号位,右边的符号为第二符号付
  - 第一符号位是正确符号位例如 01表示发生正溢出 10表示发生负溢出

加减电路¶

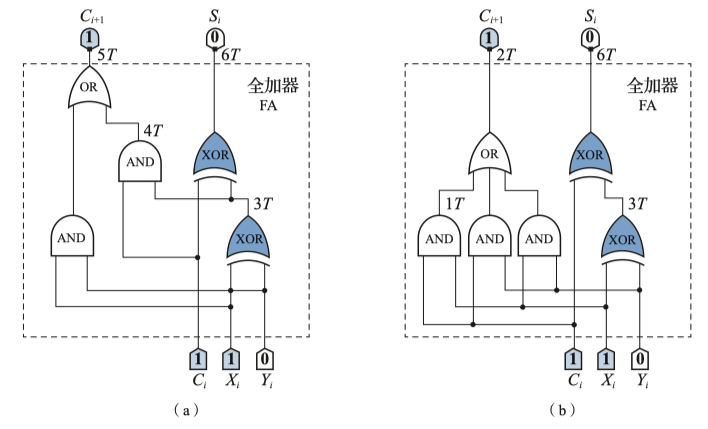

全加器

alt text

具有三个输入 \(X_i\) \(Y_i\):输入的对应 \(i\) 位; \(C_{i}\) 低位的进位信号
输出有两个 \(S_i\) 对应第 \(i\) 位的运算结果; \(C_{i+1}\) 给高位的进位信号
- \(C_{i+1} = X_iY_i + (X_i\oplus Y_i)C_i \) 或者 \(C_{i+1} = X_iY_i + (X_i+Y_i)C_i \)
- \(S_i=X_i\oplus Y_i\oplus C_i\)

半加器不包含进位信息

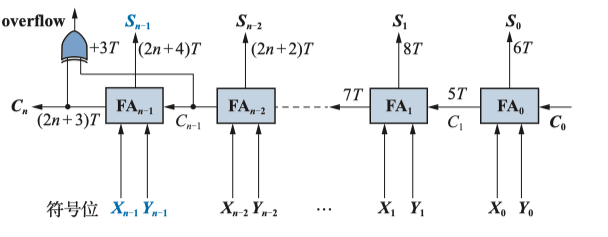

加法电路将n个全加器串联在一起即可

alt text

对于无符号数, 溢出标志即 \(C_n\)
对于有符号数, 溢出标志即 \(C_{n}\oplus C_{n-1}\)

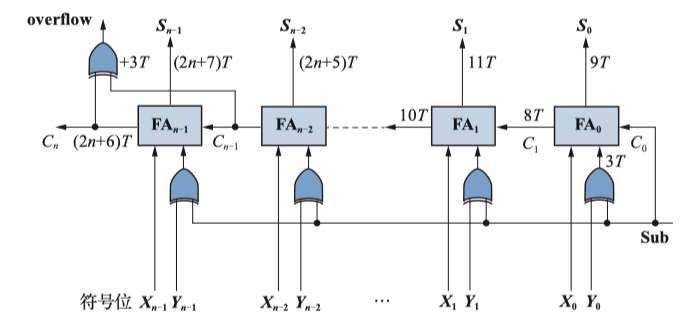

加减法电路对于减法可以将其转换为加法,如下所示

alt text

增加一条 Sub 信号线,当计算为加法的时候置0;否则置1
- 当Sub为0的时候,送入的加法器的是Y本身
- 当Sub为1的时候,送入加法器的是Y的反码
将其与所有 \(y_i\) 进行异或操作
连接到全加器的尾端 \(FA_0\) 实现取反+1的效果
减法的溢出和加法一致
- 无符号数检测 \(\bar{C_n}\)
- 有符号检测 \(C_{n}\oplus C_{n-1}\)

定点数乘法运算¶

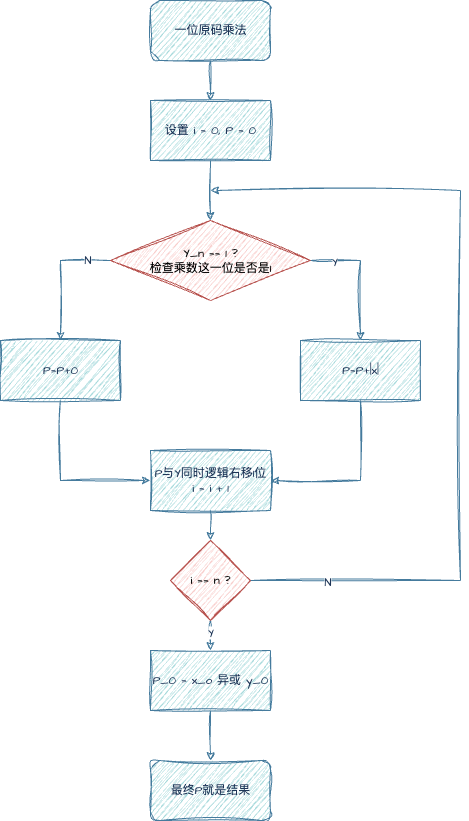

原码一位乘法先考虑比较简单的原码乘法,其数值部分和真值一致.符号位可以最后加上

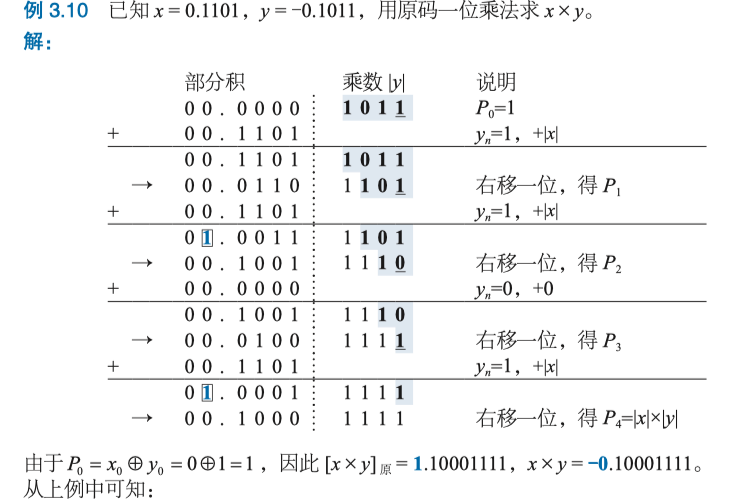

举例来说明上述流程图的具体操作步骤

alt text

在中间过程可能发生溢出,但无须处理,直接右移动即可.

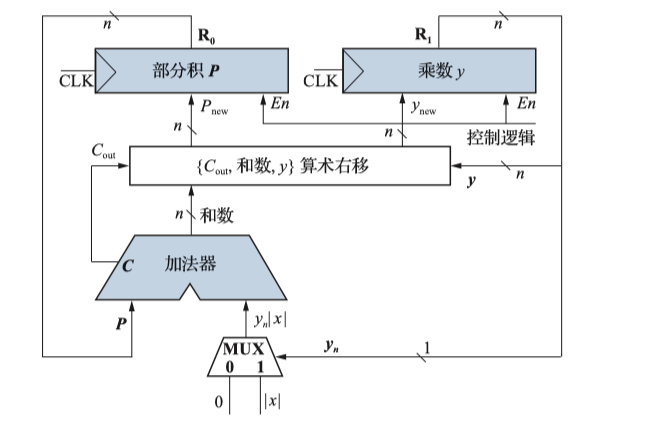

原码一位乘法的电路

alt text

注意这是一个时序控制电路 CLK为时钟信号
两个寄存器分别存放部分积 \(P\) 和乘数 \(y\)
多路选择器MUX,其控制信号为 \(y_n\) 来决定是加 0 还是加 |x|

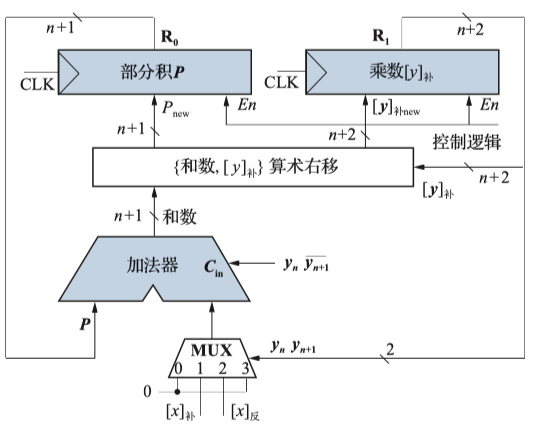

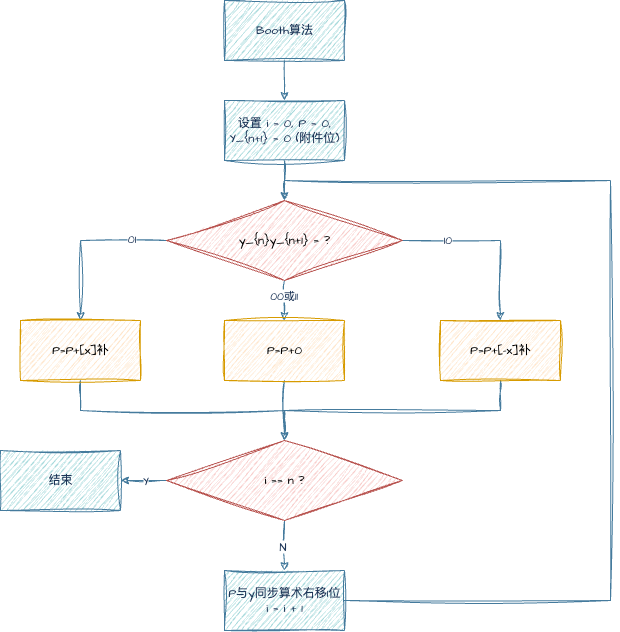

补码一位乘法(Booth算法)

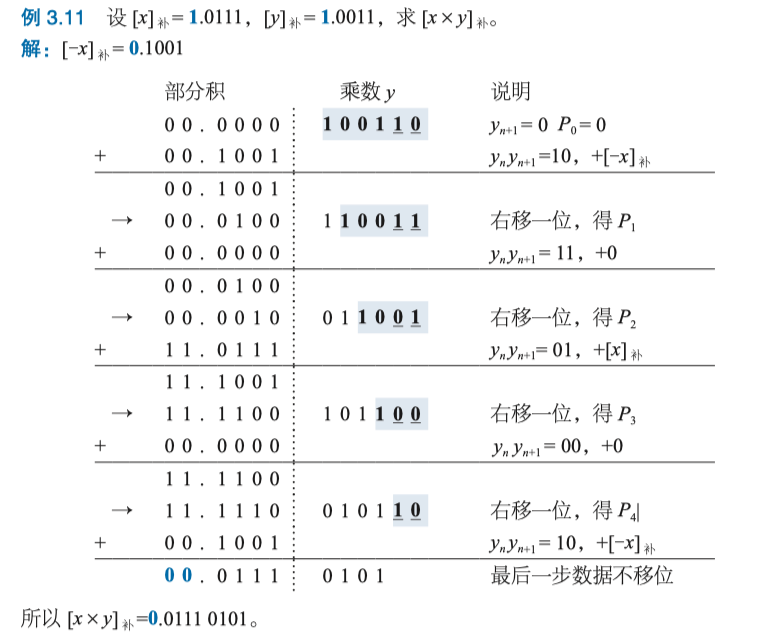

举个例子来解释Booth算法

alt text

在末尾引入额外位 \(y_{n+1}=0\)
按照 \(y_{n}y_{n+1}\) 的结果判断P应该加啥
符号位参与计算,不需要单独计算

alt text

中间结果有n+2位

定点数的除法运算¶

原码一位除法

浮点数的加减运算¶

计算机要求浮点数以规格化参加运算,首先考虑补码形式的浮点数运算.

\[ X=2^m\times M, Y=2^n\times N \]

对阶将阶码小的向阶码大的数对齐.
1. 由于小阶码增大只是舍弃尾数的低位,对结果影响较小;而大阶码向小阶码移动则舍弃的是尾数的高位,对结果影响较大
2. 分成两步求阶差和阶码\尾数调整, 在尾数右移过程中,通常将最低位的移出位暂时保留,称为保留附加位, 参与中间结果,用于保持精度. IEEE 754通常会保留3个附件位保护为,舍入位,粘位; 舍入位右测数据有非0则粘位为1,否则为0
  1. 右移尾数来调整数的大小
  2. 给阶码加上阶码差来保证对阶
尾数运算按照定点数的加减运算法则对尾数进行加减操作
结果规格化将结果转换为规格化浮点数
舍入
溢出判断只有阶码发生溢出的时候浮点数才会溢出

IEEE 754 浮点数的运算,和上述大体类似

对阶和格式化过程中, 阶码运算采用移码运算规则,而非补码
尾数运算采用原码运算规格,且隐藏位要参与运算
尾数的规格化过程中,要求满足 1.xxxx 的格式
舍入处理有四种舍入方式
- 朝 \(+\infty\) 舍入, 总是取右侧最近可表示的数
- 朝 \(-\infty\) 舍入, 总是取左侧最近的可表示数
- 就近舍入取最近可表示数,若处于中间则取偶数
- 朝 \(0\) 舍入, 直接丢弃多余位,即截断法.

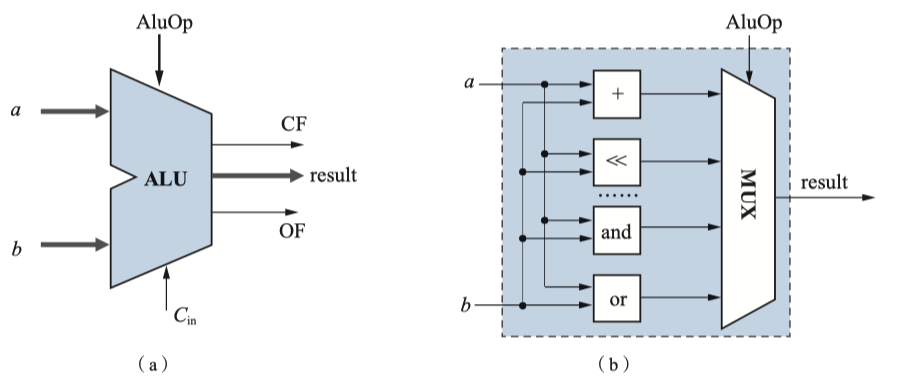

算术逻辑部件 ALU¶

考研主要考察定点运算部件(算术逻辑单元)ALU,而不考察浮点运算部件(FPU). 早期的FPU大多单独设置,如今一般和ALU一样集成在CPU中.

alt text

ALU是纯组合逻辑电路
功能包括算术运算和逻辑运输,由ALUop选择信号来控制ALU执行的操作是啥
ALU的输出除了运输结果外通常还包括状态标志位
- CF 表示加法进位输出,减法结为输出或逻辑左移的溢出位
- ZF 结果是否为0
- SF 结果是否是负数(符号)
- OF 结果表示有符号数是否溢出
- 通常上状态标志保存在PSW(状态字寄存器)中
ALU内部没有寄存器,不具有保存数据的能力

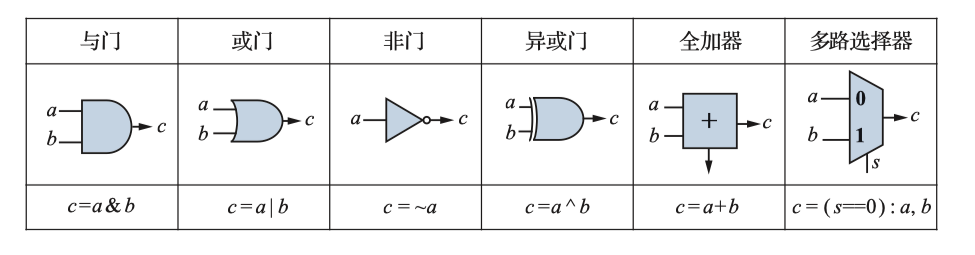

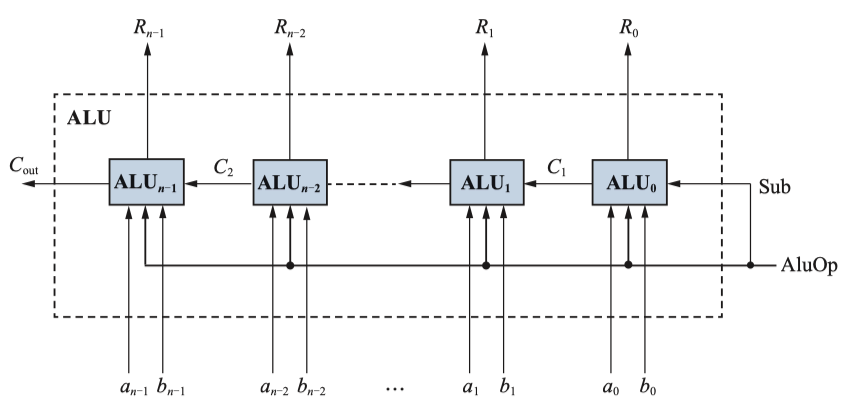

ALU的基本组成单元

alt text

n位ALU的组成办法和n位全加器的组成基本一致
注意Sub信号

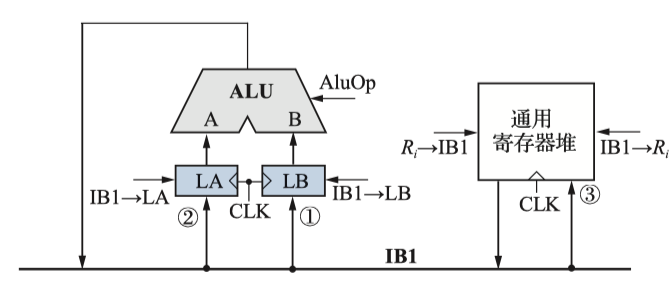

单总线结构运算器

alt text

由于是单总线结构,同一时刻总线上只能传输一个数据
为ALU的两个输入端同时设置LA\LB两个输入缓存
- 解决单总线周期同一时刻只能传输一个数据的缺陷
- 也可以将一个输入缓存转移到ALU的输出端
单总线ALU的时钟周期操作如下
- 第一个时钟周期, 将通用寄存器组中的数据送入LA缓冲, Ri->IBI->LA
- 第二个时钟周期, 将通用寄存器组中的数据送入LB缓冲, Rj->IBI->LB
- 第三个时钟周期, 给出运算选择信号ALUop已经将数据写回寄存器组 IBI->Rs

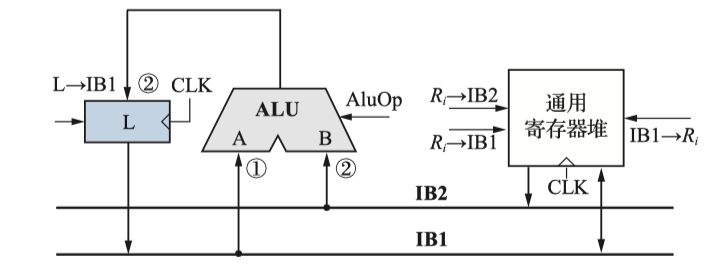

双总线结构运算器

alt text

由于是双总线,此时可以在一个总线周期内将两个数据同时送入ALU的两个输入端
但仍然需要一个缓冲
- 防止ALU直接将数据输入到总线上,导致数据错误
- 通过该寄存器还拥有移位的能力
双总线ALU的时钟周期操作如下
- 第一个时钟周期将两个操作数通过两条总线输入到ALU,并且输入ALUop
- 第二个时钟周期将ALU的输出结果传输到寄存器组

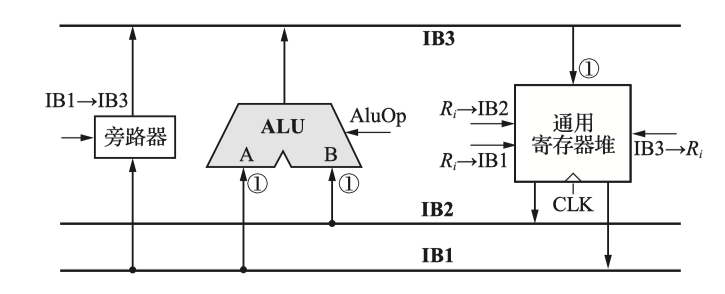

三总线结构运算器

alt text

三总线结构的ALU可以在一个时钟周期内完成运算
旁路器的作用是实现不通过ALU实现寄存器间的数据传输

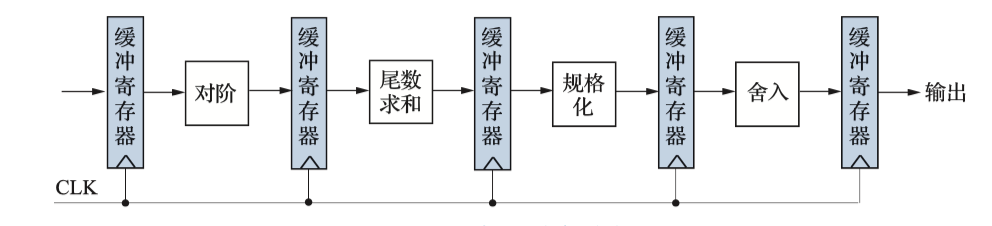

浮点运算器(FPU)

alt text

FPU通常采用流水线设计
