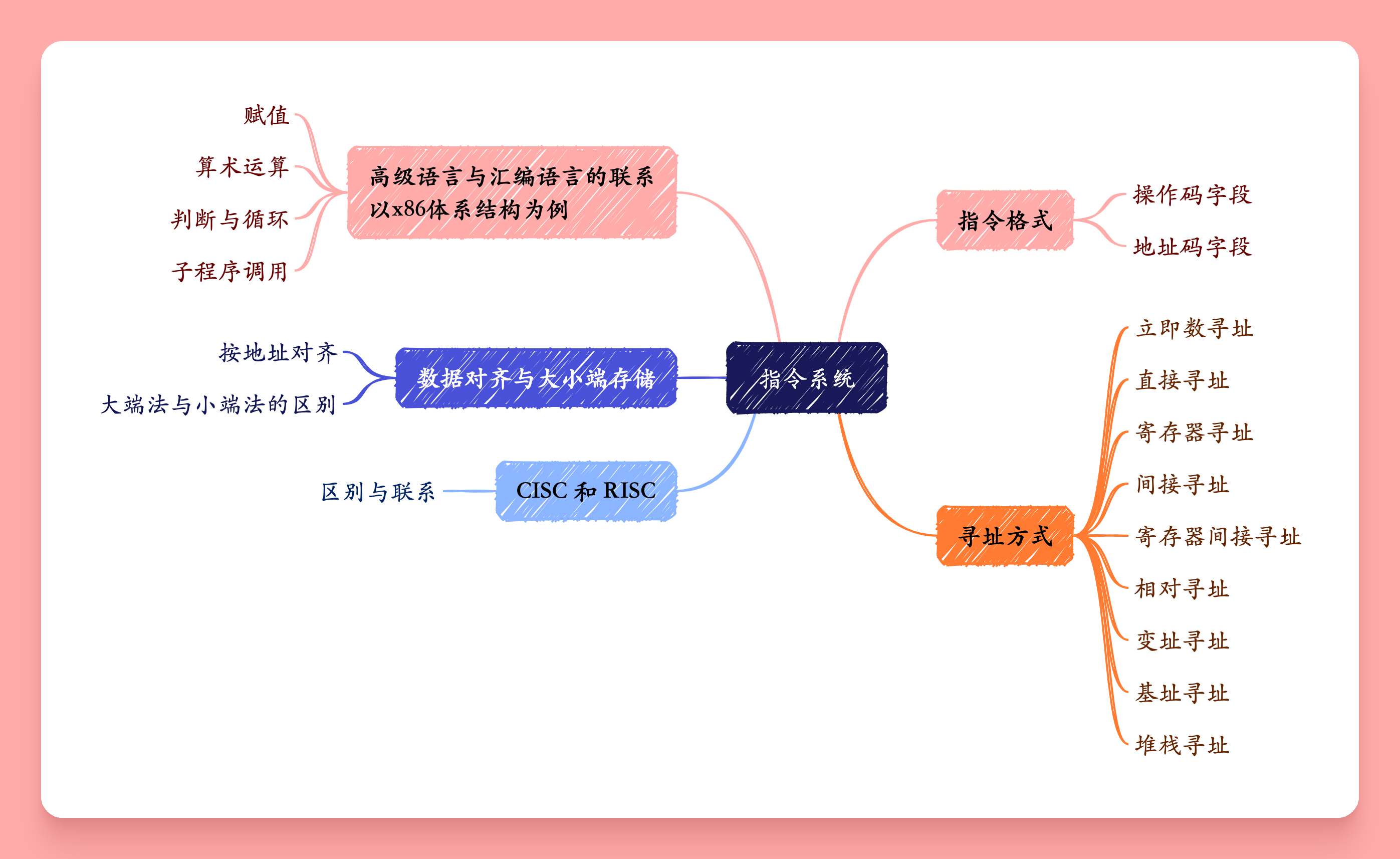

指令系统

指令系统的基本概念

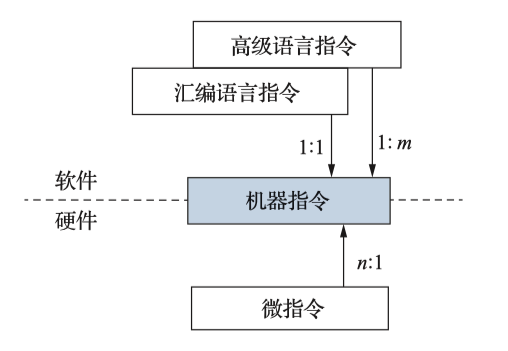

计算机内有许多中指令,其中高级语言指令和汇编语言指令是软件层指令,需要转换为机器语言指令才能被计算机硬件识别.除此之外还有微指令也是硬件指令.

机器指令是软硬件的界面,也是用户操作和使用计算机硬件的接口.

指令格式

指令字长度 一条指令中所包含的二进制位数,也称为 指令字长

• 变长指令系统 指令长度可变,结构灵活,冗余少.
• 定长指令系统 指令长度固定,结构简单. 平均长度长,冗余状态较多,不容易拓展

指令最终要进入存储器,必须是字节的整数倍,且根据与机器字长的关系.指令字长可以为半字长, 单字长和多字长 3类.

• 通常越常用的指令,指令字长越短;

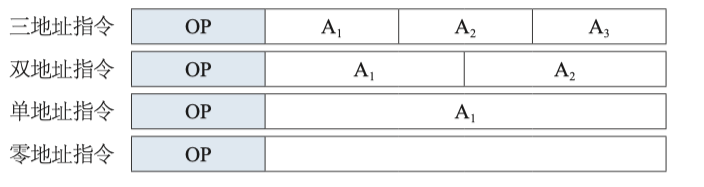

指令地址码 根据一个指令其地址码部分有几个地址分为如下几类指令

• 三地址指令 \((A_1)OP(A_2)\rightarrow A_3\)
  • 通常来说三地址指令的三个地址均为 寄存器 地址
• 二地址指令 \((A_1)OP(A_2)\rightarrow A_1\)
  • \(A_1\) 即使第一个操作数的源地址也是目的地址
  • 通常有 \(RR,RS,SS\) 三种(S-存储器,R-寄存器)
• 单地址指令
  • 单目运算,如取反操作 \(OP(A_1)\rightarrow A_1\)
  • 隐藏地址的双目运算,例如 \((AC)OP(A_1)\rightarrow AC\) (AC表示累加寄存器)
• 零地址指令
  • 指令本身不需要操作数,如空操作指令NOP(用于处理流水线冒险),等待指令,停机指令等
  • 指令隐藏了一个操作数地址,如累加寄存器等寄存器地址

指令操作码 表面指令的具体操作

• 定长操作码 指令码长度固定且位置固定,利于硬件设计.
• 变长操作码 指令吗长度可变且位置可变,利于指令拓展

Warning

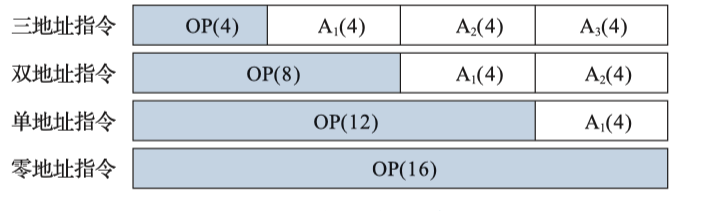

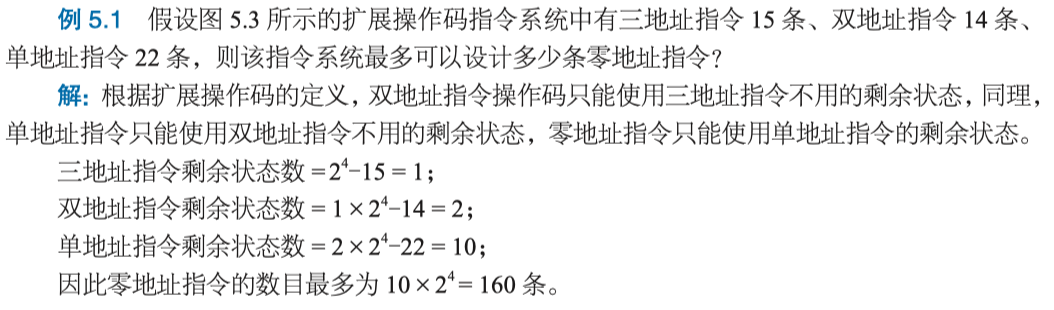

如图所示的变长操作码,需要满足前缀码的特性.即三地址的操作码不能是双地址地址码的前缀;双地址码的操作码不能是单地址操作码的前缀

寻址方式

寻址方式 寻找指令或操作数有效地址的方法

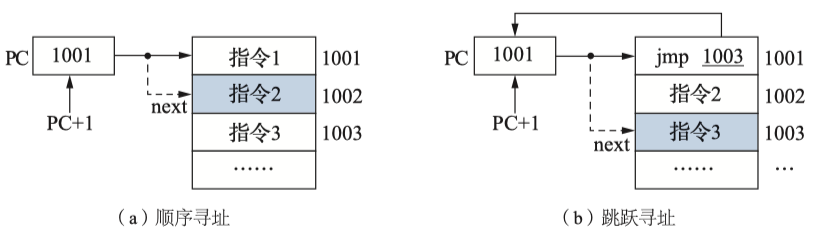

指令寻址

• 顺序寻址 通过(PC+1)来实现
  • 1为指令字长
• 跳跃寻址 程序出现分支或者转移

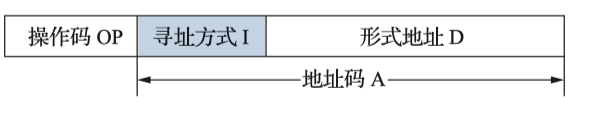

操作数寻址 操作数寻址方式有很多种,可以在地址码字段划分出一个寻址方式字段,用此字段指明具体的寻址方式.

立即寻址 在地址字段使用立即数直接指明操作数. 即S=D

由于地址码字宽有限,一般只用于赋值操作.

MOV EAX, 2008H // 为寄存器EAX赋值2008H

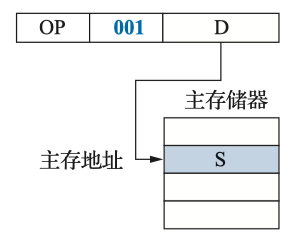

直接寻址 操作存存储于主存中,在地址字段直接给出内存地址即(D=EA, S=(EA))

MOV EAX, [2008H] //将2008H主存单元的内容送入寄存器EAX

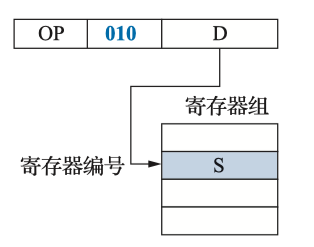

寄存器寻址 操作数存于寄存器中,在地址字段给出寄存器编号

MOV EAX, ECX // 将寄存器ECX的内容送入寄存器EAX

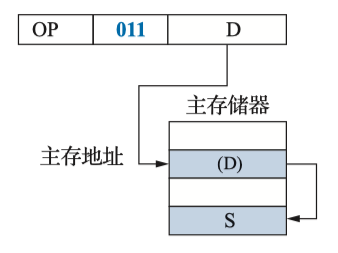

间接寻址 操作数存在内存值,地址码字段给出的并不是操作数的有效地址,而是指向操作数的有效地址的某一内存单元.

MOV EAX, @2008H \\ 将主存2008H对应的内容对应的内存中的内容送入EAX

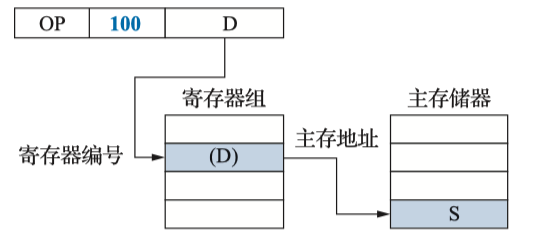

寄存器间接寻址 操作数存在于主存,但使用寄存器拓展寻址空间.

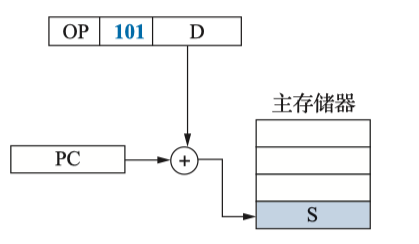

相对寻址 一般用于跳转/转移指令 通过PC(本质也是一种寄存器间接寻址)

需要注意 \(EA=PC+D+1\) 这是由于计算机操作数的有效地址在指令译码分析或者执行阶段.而计算PC+1在取指令阶段就会执行.

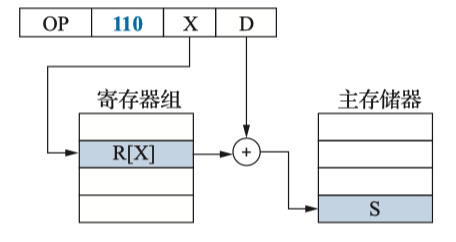

变址寻址\基址寻址 基本设计理念都是寄存器间接寻址.选定一个特殊的寄存器(变址寄存器\基址寄存器)在操作码字段指明一个形式地址段D

• 变址寻址中, X中的内容可以修改,D的内容不可修改.EA = R[X] + D
  • 适合实现迭代过程
• 基址寻址中, B中的内容不可变,D的内容可以修改. EA = R[B] + D
  • 通常情况下基址寄存器是特设的,此时就不需要指明基址寄存器的寄存器编号
  • 面向系统,主要用于程序的重定位(多道程序环境)
  • 拓展寻址空间,通过拓展基址寄存器的字长从而拓展寻址空间

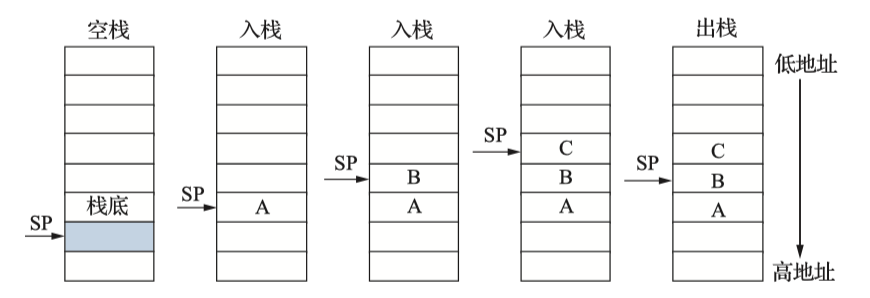

堆栈寻址 使用一个寄存器(堆栈寄存器SP)指明栈顶元素,一般用子程序调用.

数据的对齐和大/小段存储

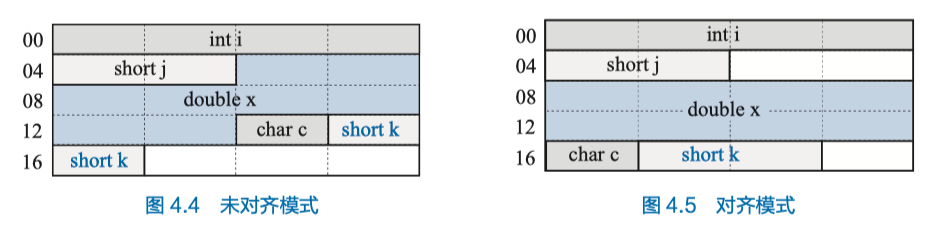

数据对齐 对基本类型的地址做出了一定的限制,某种类型的地址必须是某个值K的倍数.

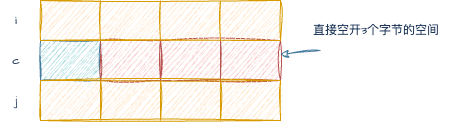

考虑如下结构体

struct S1 {
    int i;
    char c;
    int j;
};

考虑如下结构体

struct S@ {
    int i;
    char c;
    short j;
}

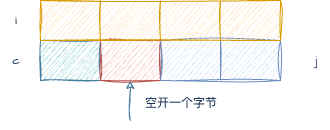

• 注意 j不是紧挨着c而是空开一个,是为了让j的地址满足2的倍数

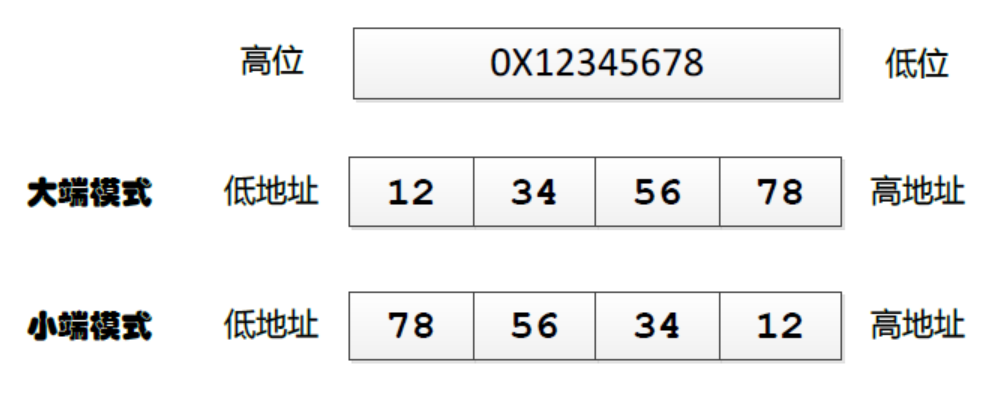

大端存储与小端存储

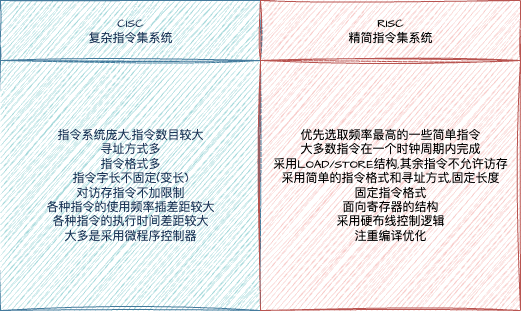

CISC和RISC
